一、用途及适用范围

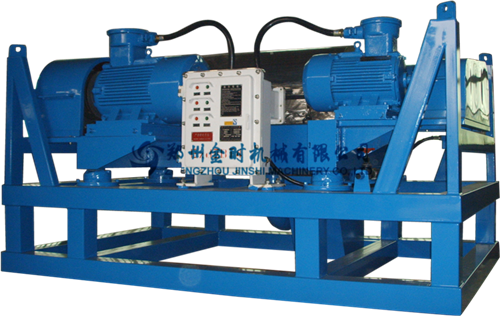

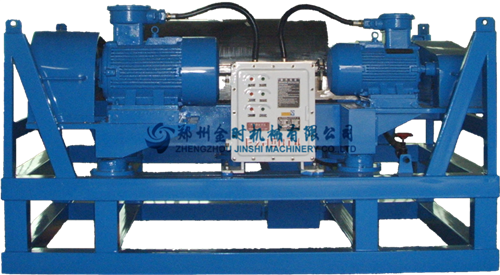

卧式螺旋卸料沉降离心机，是主要用于对石油钻井液进行固-液分离的专用设备。该机是在吸收国内外离心机优点的基础上，根据我国石油钻井高速发展，需要大处理量的离心机而开发的新产品。该机在轻质泥浆系统中最大处理量为60m3/h。在加重泥浆体系中处理量应适当降低，在加重泥浆体系中能快速地回收重晶石等加重成分，迅速降低泥将比重。在钻深井、复杂井时能快速有效的清除有害固相，它与高速离心机配套组合使用能收到更加理想的效果。同时，该机还具有对物料适应性强，连续运行，操作简单，安装方便，运行费用低，占用面积小等显著优点。
本机属沉降型，是利用沉降原理对悬浮液中的固－液相进行分离。悬浮液由进料管进入螺旋推料器经加速器加速后进入转鼓，在离心力的作用下固相被抛向转鼓内壁。螺旋叶片将固相沉渣推向转鼓小端，从排渣口排出。较轻的液相，则在转鼓内环不断被沉清，流向转鼓大端，由溢流口排出。如此不断进行，达到了固－液相连续分离的目的。
二、结构特点
离心机实现固液分离主要在转鼓内进行。转鼓、螺旋推料器、差速器等组成了旋转组合体，由两主轴承支承，轴承座水平固定在机座上。螺旋推料器通过深沟球轴承和一对圆锥滚子轴承同心安放在转鼓内。螺旋推料器通过花键轴与差速器花键套相联。主电机通过皮带轮与液力偶合器相联，并由主皮带轮将动力传至转鼓。副电机通过付皮带轮将动力传至差速器与第一级太阳轮相联。
三、技术参数
规格型号 Model | GLW355×1280-N | GLW450×1260-N | LW500×1000-N | GLW500×1250-N |
转鼓直径(mm) Diametet of Revolving Drum | 355 | 450 | 500 | 500 |
转鼓长度(mm) Length of Revolving Drum | 1280 | 1260 | 1000 | 1250 |
长径比(i) Rate of Length versus Diameter | 3.6 | 2.8 | 2 | 2.5 |
最高转速(r/min) Maximum speed | 2500~3200 | 2400~3000 | 1600~1800 | 2400~2800 |
分离因素(Fr) Separation Factor | 2035 | 2266 | 1100 | 2195 |
最大处理量(m3/h) Capacity | 10~20 | 30-40 | 40~60 | 35~50 |
最小分离点(μm) Min separating point | 2 | 2 | 5 | 3 |
电机功率(kW) Motor power | 22+7.5 | 37+7.5 | 30+7.5 | 37+11 |
重量(kg) Weight | 2200 | 3000 | 2800 | 3500 |
外型尺寸(mm) Overall dimensions | 3100×1470×1070 | 3100×1500×1070 | 2750×1580×1400 | 3060×1670×1400 |
类型 Type | 高速防爆双变频 Explosion-proof high-speed dual-frequency | 高速防爆双变频 Explosion-proof high-speed dual-frequency | 中速 Medium Speed | 高速防爆双变频 Explosion-proof high-speed dual-frequency |
