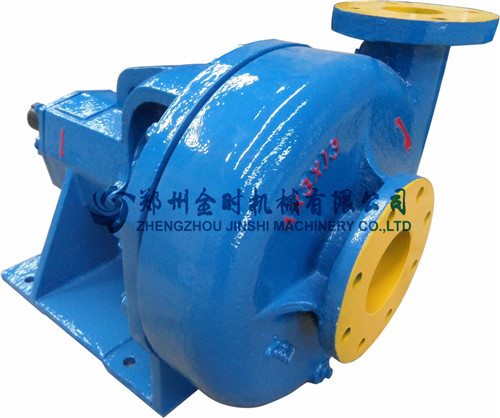

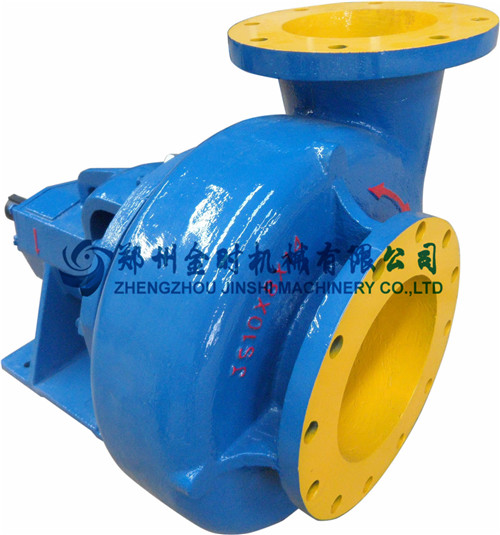

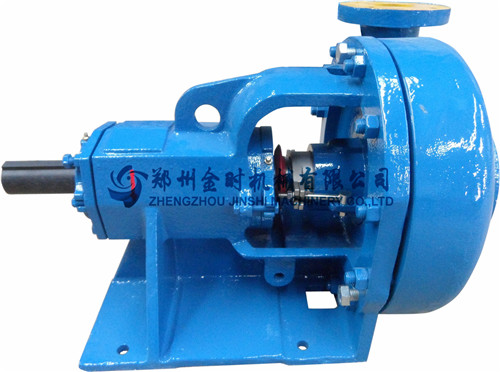

一、用途及适用范围
JDSB系列离心式砂泵不但具有JSB系列离心泵的优点，而且设计更紧凑，适应性更强，可以由液压马达来驱动。所以还可以用在油田的压列车、混砂车上。除了设计形状和轴外，其它零部件都是和JDSB系列离心泵通用的。它的外形尺寸和轴都比普通泵短4英寸，当装备空间有限的时候，JDSB离心泵就是最佳的选择。
现有JDSB3×2×13，JDSB4×3×13，JDSB5×4×14，JDSB6×5×11，JDSB6×5×14，JDSB8×6×11，JDSB8×6×14，JDSB10×8×14等8种型号可选。
二、结构特点
该系列离心式砂泵的特点是：
1、与美国MISSION泵互换，所有的配件均可与美国MISSION互换，制造标准也是按MISSION泵制造的，因此，在国际市场具有广阔的销售市场；
2、系列砂泵共有8种泵，适应于整套固控设备的配套。系列砂泵中轴承座、轴等零部件通用，备件及维修方便、节约成本；
3、开式叶轮，适于输送高粘度的钻井液；
4、采用机械密封和盘根密封组合密封，密封效果好，使用寿命长；
5、主要零部件（泵壳、叶轮、机械密封盒）均为耐磨球铁QT600-3，树脂砂精密铸造，使用寿命长、外型美观。

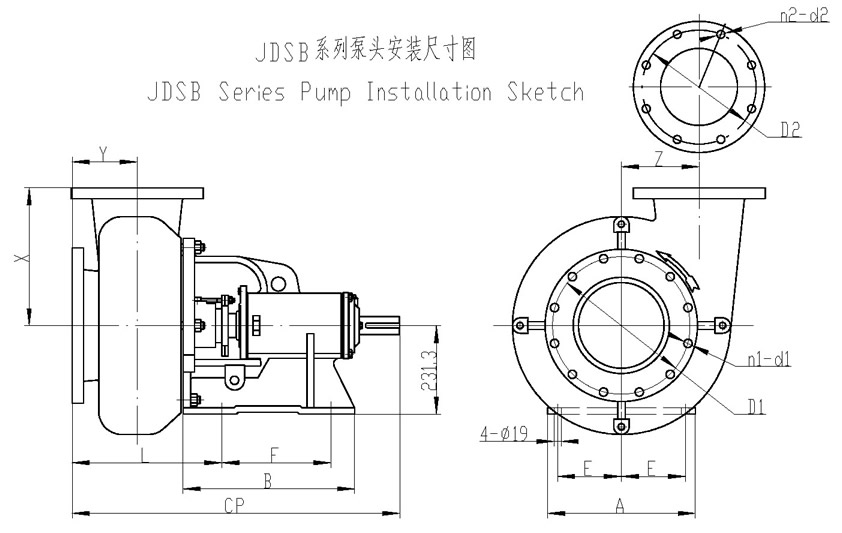

三、砂泵液力端（泵头）外形尺寸
泵型号 | 主要安装尺寸 | ||||||||||||||||
D1 | n1-d1 | D2 | n2-d2 | A | B | E | F | L | X | Y | Z | CP | |||||
公 制 | 英 制 | 公 制 | 英 制 | 公 制 | 英 制 | 公 制 | 英 制 | ||||||||||
JDSB10×8×14 | 350 | 361.6 | 12-23 | 12-25 | 295 | 298 | 8-22 | 8-22.2 | 387 | 449 | 166.7 | 285.75 | 391.5 | 360.36 | 169.86 | 203.2 | 856.8 |
JDSB8×6×14 | 295 | 298 | 8-22 | 8-22.2 | 240 | 241.3 | 8-22 | 8-22.2 | 387 | 449 | 166.7 | 285.75 | 380.1 | 355.6 | 158.75 | 212.73 | 845.5 |
JDSB8×6×11 | 295 | 298 | 8-22 | 8-22.2 | 240 | 241.3 | 8-22 | 8-22.2 | 387 | 449 | 166.7 | 285.75 | 380.1 | 355.6 | 158.75 | 212.73 | 845.5 |
JDSB6×5×14 | 240 | 241.3 | 8-22 | 8-22.2 | 210 | 215.9 | 8-22 | 8-22.2 | 387 | 449 | 166.7 | 285.75 | 348.65 | 279.4 | 146.05 | 152.45 | 814 |
JDSB6×5×11 | 240 | 241.3 | 8-22 | 8-22.2 | 210 | 215.9 | 8-22 | 8-22.2 | 387 | 449 | 166.7 | 285.75 | 347.15 | 279.4 | 146.05 | 152.45 | 812.5 |
JDSB5×4×14 | 210 | 215.9 | 8-22 | 8-22.2 | 180 | 190.5 | 8-19 | 8-19 | 387 | 449 | 166.7 | 285.75 | 316.1 | 279.4 | 129.64 | 155.56 | 781.5 |
JDSB4×3×13 | 180 | 190.5 | 8-19 | 8-19 | 160 | 152.4 | 4-19 | 4-19 | 387 | 449 | 166.7 | 285.75 | 281.1 | 260.35 | 107.95 | 171.45 | 746.5 |
JDSB3×2×13 | 160 | 152.4 | 4-19 | 4-19 | 125 | 120 | 4-19 | 4-19 | 387 | 449 | 166.7 | 285.75 | 263.35 | 260.35 | 95.25 | 177.8 | 728.7 |
